Teljesen kiegyensúlyozott áramköri kialakítás –
A PE-505 teljesen kiegyensúlyozott áramkör-kialakítást alkalmaz minden szakaszban, amely felerősíti, kiegyenlíti és fenntartja a jel tisztaságát a patron által felfogott leghalványabb audiojeleknél is.
Még a hagyományos RCA bemeneten lévő kiegyensúlyozatlan jel is közvetlenül a bemeneti terminálok után differenciálfeldolgozó üzemmódba kerül. Ha a szimmetrikus XLR bemenetekre vált, a PE-5O5 csak MC hangszedőket fogad.
Kiegyenlítő áramkör a differenciálpatron kimenetén.
A kiegyensúlyozott kimenet hibáit elnyelő differenciális kimenet kiegyenlítő áramkör pontosabb hangjelet biztosít. A differenciál kimeneti áramkör, amely keresztben megsokszorozta a meleg és hideg kimeneteket. Ennek eredményeként mindkét jel kiegyenlítődik a tiszta és természetes hangjel továbbítás érdekében.
Rendkívül nagy pontosságú RIAA áramkör
Egy újonnan kifejlesztett NF típusú kiegyenlítő erősítő kevesebb, mint ± 0,05 dB RIAA eltérést ér el.
(20 Hz – 20 kHz)
Egyedül álló jel-zaj arány
A PE-505 106 dB-t ér el az RCA bemeneten (MM) és 86 dB-t az XLR bemeneten (MC) míg a maradék zajfeszültség eléri a 10μV-ot az MM-en és a 85μV-ot az MC *3-on, amelyek a professzionális studió szinteken túl ér.
*1 MM *2 MC *3 XLR bemenet
A valós RIAA görbe mellett a DECCA és a COLUMBIA mono rekordjainak egyedi görbéi is támogatottak, mielőtt a RIAA görbét 1955 -ben meghatározták.
Sokoldalú beállítások és egyedi mérési funkciók –
A PE-505 kapcsolható terhelhetőséget biztosít MM patronokhoz, és kapcsolható terhelési ellenállást MC patronokhoz. Ezenkívül a terhelés-ellenállás mérési funkció lehetővé teszi a felhasználók számára, hogy az előlapon lévő mérés gomb megnyomásával válasszák ki a megfelelő terhelési ellenállást a teljes terhelési ellenállás értékének megjelenítéséhez, beleértve a műszer kábelellenállását is.

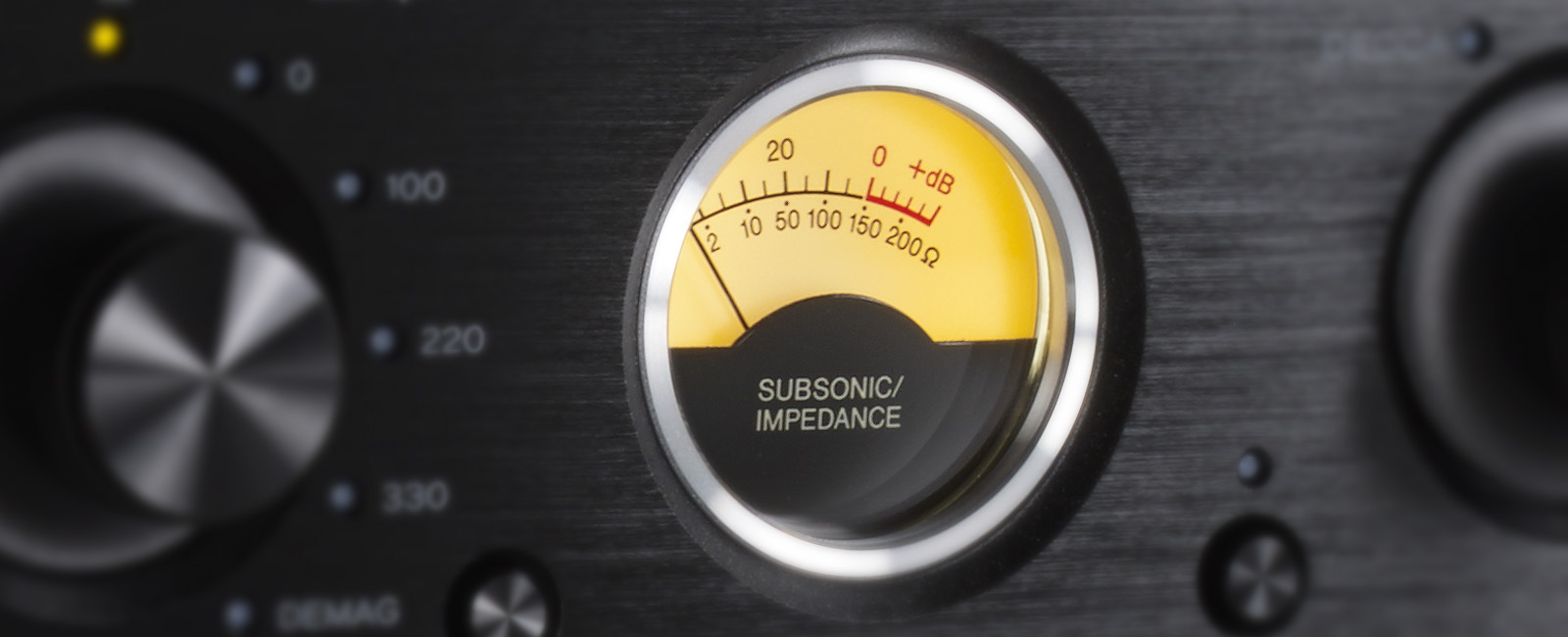

Ezenkívül a Subsonic funkció 6 Hz -nél kisebb szubszonikus jeleket jelenít meg a mérőn, míg a szubszonikus szűrő (17 Hz, -24 dB/oktáv) csökkenti a szükségtelen alacsony frekvenciát a hallási tartományból.
DEMAG funkció a patronok frissítéséhez
A gyors demagnetizálás funkcióval az MC patronok mágnesezett vasmagjait és a fokozótranszformátort demagnetizálják úgy, hogy akár 30 másodpercig lejátsszák a vinillemezt a DEMAG pozícióval.
Specifikáció:
| Erősítő rész | |
| Teljes harmonikus torzítás | (Névleges kimenet, 1 kHz, GAIN Low) |
| RCA bemenet (MM) | 0,002% |
| RCA bemenet (MC) | 0,02% |
| XLR bemenet (MC) | 0,02% |
| Maradék zaj volt | (Rövid bemenet, alacsony GAIN, IHF-A) |
| RCA bemenet (MM) | 10μV |
| RCA bemenet (MC) | 65μV |
| XLR bemenet (MC) | 85μV |
| S/N arány | (Rövid bemenet, Névleges bemenet, GAIN Low, IHF-A) |
| RCA bemenet (MM) | 106dB |
| XLR bemenet (MC) | 86dB |
| RIAA eltérés max, de mérve kevesebb (20 Hz – 20 kHz) | ± 0,05 dB |
| Csatornaelválasztás | −90dB vagy magasabb (MM, 10 kHz, GAIN Low) |
| Nyereség | |
| GAIN LOW | |
| RCA bemenet (MM) | 34dB |
| RCA bemenet (MC) | 54dB |
| XLR bemenet (MC) | 54dB |
| GAIN HIGH | |
| RCA bemenet (MM) | 46dB |
| RCA bemenet (MC) | 66dB |
| XLR bemenet (MC) | 66dB |
| Subsonic szűrő | 17Hz, –24dB/oktáv |
| Phono bemeneti rész | |

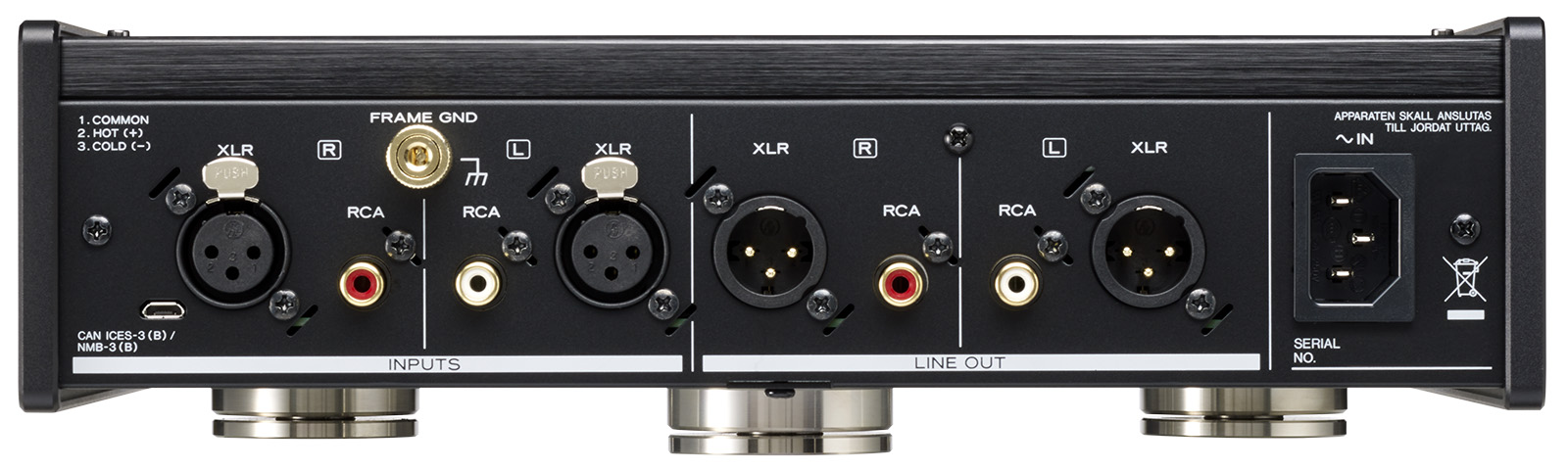

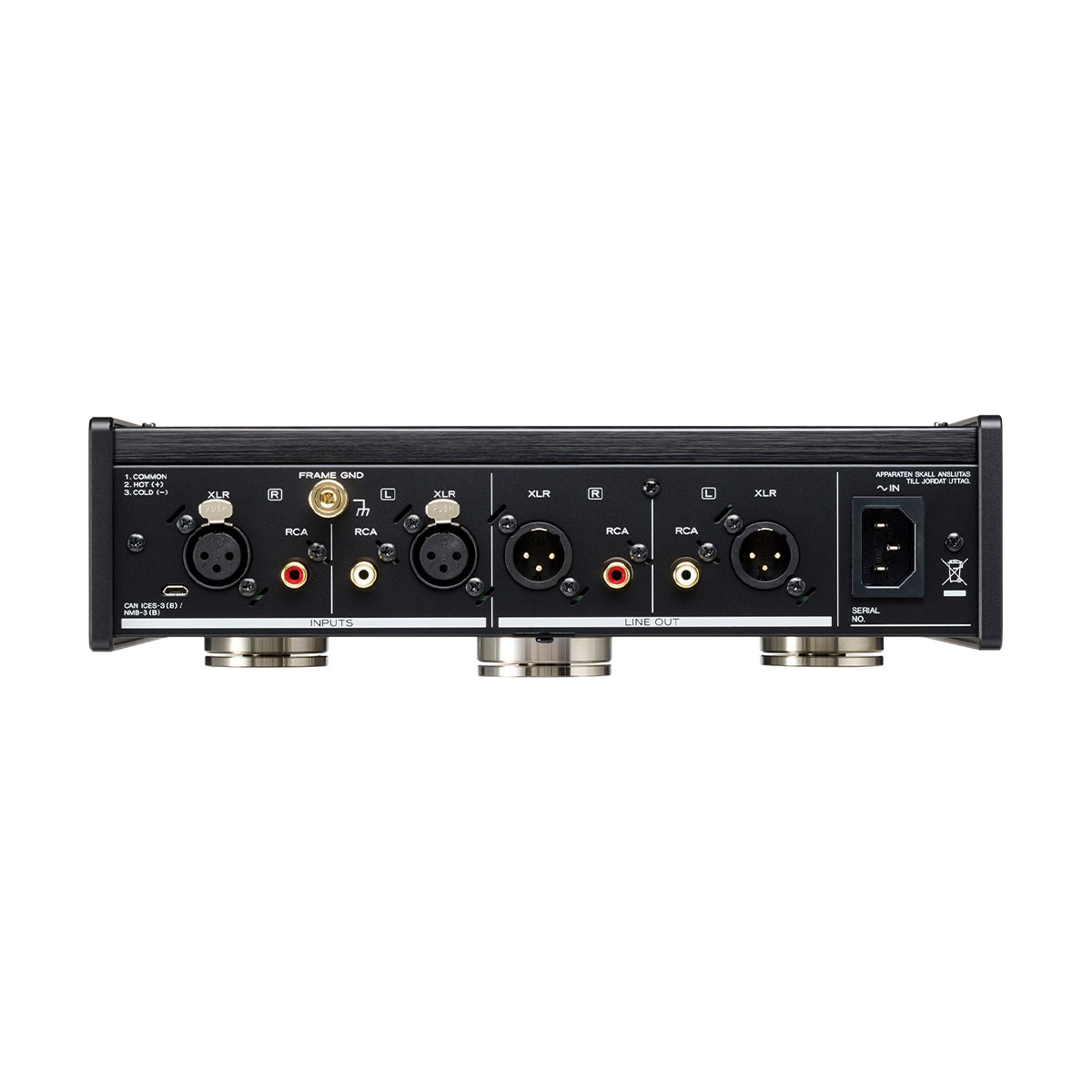

| Kiegyensúlyozatlan bemenet | RCA Pin (MC/MM kompatibilis) × 1 pár |
| Maximális bemeneti szint | 150 mV (MM, THD 0,1%, GAIN Low) 16 mV (MC, THD 0,1%, GAIN Low) |
| Bemeneti impedancia* | |
| MM | 47 kΩ, terhelési impedancia: 0, 100, 220, 330pF |
| MC | 10, 22, 47, 100, 220, 470, 1 kΩ |
| Kiegyensúlyozott bemenet | XLR (csak MC) × 1 pár |
| Maximális bemeneti szint | 16mV (MC, THD 0,1%, GAIN Low) |
| Bemeneti impedancia* | |
| MC | 10, 22, 47, 100, 220, 470, 1kΩ * kapcsolható a Beállítások között |
| Analóg kimeneti rész | |
| Kiegyensúlyozatlan kimenet | RCA csap × 1 pár |
| Névleges kimeneti szint | 2Vrms |
| Kimeneti impedancia | 63Ω |
| Kiegyensúlyozott kimenet | XLR × 1 pár |
| Névleges kimeneti szint | 4 Vrms |
| Kimeneti impedancia | 126 Ω |
| Üzemi teljesítmény | |
| USA/Kanada/Tajvan | Tápfeszültség 120V, 50/60Hz |
| Európa/Ázsia | AC 230V, 50/60Hz |
| Energiafogyasztás | 14W |
| Teljes méretek (W × H × D) | 290 × 84,5 × 252,5 mm / 11,4 × 3,3 × 9,9 hüvelyk |
| Súly | 4,5 kg / 10,0 font. |
| Tartozékok | Tápkábel × 1, Lábpárnák × 3, Felhasználói kézikönyv × 1 |
