HDMI audio extractor – HDMI ARC converter

HDMI audio extraktor 5.1 csatorna kimenettel

A készülék leválasztja a digitális hangot, a HDMI jelről.

Az optimális hangteljesítmény érdekében AGW26 szabványú HDMI-kompatibilis   1.4-es kábeleket (19+1) használjon.

• HDMI bemenet: Ide csatlakoztatod azt az eszközt (pl. Blu-ray lejátszó, játékkonzol, számítógép, TV), aminek a hangját ki szeretnéd nyerni.
• HDMI kimenet: Ez a kimenet továbbítja a videójelet (és esetenként a hangot is) egy kijelzőre (pl. TV, monitor, projektor).
• Optikai (SPDIF/Toslink) audio kimenet: Ezen a kimeneten kapod meg a digitális hangot. Ezt csatlakoztathatod egy házimozi erősítőhöz, soundbarhoz vagy más audio eszközhöz, ami rendelkezik optikai bemenettel.
• RCA (piros/fehér) audio kimenet: Ez a kimenet analóg sztereó hangot biztosít. Ezt is csatlakoztathatod egy régebbi sztereó erősítőhöz, hangfalakhoz vagy fejhallgatóhoz.

Alkalmazási terület:

1. A képmehgjelenítő eszköz, (pl. projektor, monitor, TV) nem rendelkezik audio kimenettel, vagy annak minősége nem megfelelő.
2. Régebbi hangrendszer esetén (erősítő, hangfalak), ami nem rendelkezik HDMI bemenettel, de szeretnéd a modern HDMI eszközök hangját ezen lejátszani.

3. Szeretnéd a HDMI-n érkező digitális hangot optikai vagy analóg formában továbbítani egy másik audio eszközre.

4. A televízión nincs optikai kimenet (vagy csak sztereó optikai kimenete van, és 5.1-re van szüksége).

Külön kapcsolók vannak az audió mód beállítására (pl. 2.0 CH, 5.1 CH), ami azt jelenti, hogy tudja kezelni a különböző hangformátumokat is.

• DC 5V (USB-C port): Ez a tápcsatlakozója az eszköznek. Egy szabványos USB-C kábellel és egy 5V-os adapterrel (gyakran telefon töltők is ilyenek) kapja az áramot.
• HDMI OUT (ARC): Ez a HDMI kimenet, ami a videó jelet továbbítja a tévére, monitorra vagy projektorra. Az „ARC” felirat azt jelzi, hogy támogatja az Audio Return Channel (ARC) funkciót. Ez azt jelenti, hogy ha a tévé is támogatja az ARC-t, akkor a tévéből érkező hangot (pl. beépített tuner, okos TV alkalmazások hangja) is
• vissza tudja küldeni az extraktorra, és onnan továbbítható az erősítőre az optikai vagy RCA kimeneteken keresztül. Ez egy nagyon hasznos funkció, ha nem akar plusz optikai kábelt húzni a tévéből az erősítőhöz.
• SPDIF (Optikai kimenet): Ez a digitális optikai audio kimenet (Toslink). Ide csatlakoztathatja a házimozi erősítőt, soundbart vagy bármely más audio eszközt, ami optikai bemenettel rendelkezik. Általában 5.1 csatornás hangot is képes továbbítani (pl. Dolby Digital, DTS), a bemeneti forrástól és az eszköz beállításaitól függően.
• L/R (RCA Analóg audio kimenetek): Ezek a piros és fehér RCA csatlakozók az analóg sztereó hang kimenetek. Ha régebbi sztereó erősítője van, vagy aktív hangfal, vagy fejhallgató, amit RCA bemenettel tud csatlakoztatni, akkor ide dughatja. Itt mindig csak sztereó (2 csatornás) hangot kap.
• 4K@60Hz, RGB 8:8:8, 18G bps, High Speed, 4K HDR: Ezek a videóátviteli képességeit jelzik. Azt jelenti, hogy képes 4K felbontású videót átengedni 60 Hz-en, HDR (High Dynamic Range) támogatással és magas adatátviteli sebességgel (18 Gbps), ami a modern videojelekhez szükséges.
• EDID 2.2: Ez a HDCP (High-bandwidth Digital Content Protection) másolásvédelem egy verziója. A modern filmek és tartalmak védettek, és az eszköznek támogatnia kell a HDCP-t, hogy lejátszhassa őket.

Összefoglalva, ez az audio extraktor nagyon sokoldalú. Nem csak a HDMI hangot tudja kinyerni, hanem a tévéből visszatérő (ARC) hangot is, és a legmodernebb videófelbontásokat is támogatja.

Jellemzők:

1. Támogatja a száloptikai kimenetet

2. Koaxiális kimenet támogatása

3. RCA sztereó kimenet támogatása

4. Támogatja a 3,5 mm-es sztereó fejhallgató-kimenetet

5. 3,5 mm-es sztereó fejhallgató-port nagy teljesítményű audioerősítővel

6. Támogató kapcsoló zajcsökkentő funkciója

7. Támogatja a jel nélküli automatikus némítás funkciót

8. Támogatja a 192 kHz-es hangmintavételi frekvenciát

9. Optikai koaxiális interfész támogatja az 5.1 csatornás átvitelt

Használati lépések:

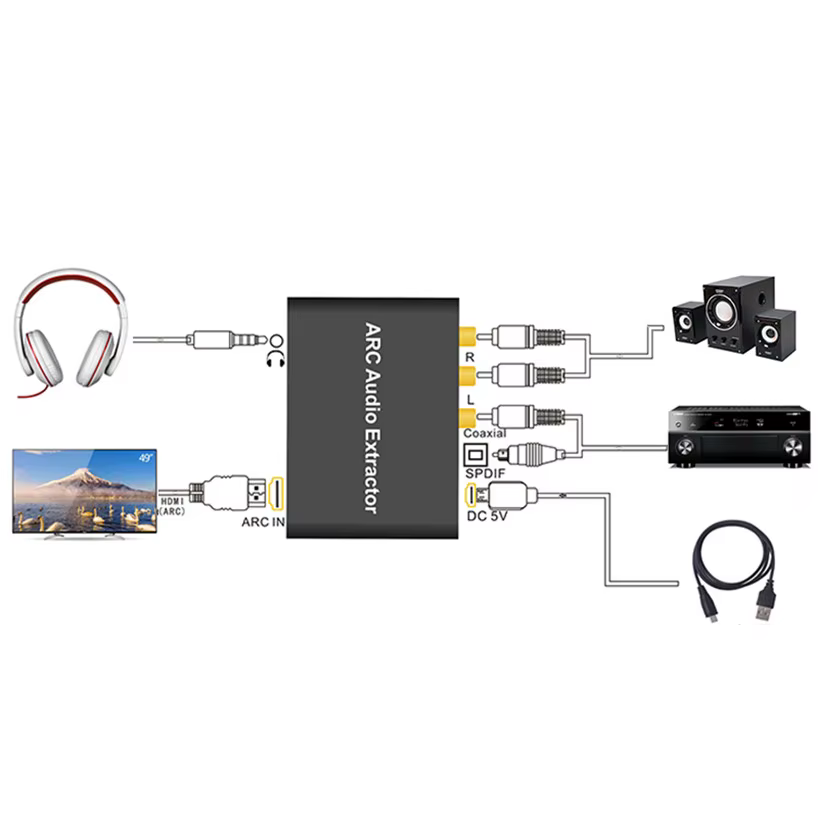

1. Csatlakoztassa az adapter HDMI-portját a TV HDMI/ARC csatlakozójához egy HDMI-kábellel.

(Megjegyzés: Az ARC funkciót nem támogató csatlakoztatott HDMI interfész nem képes normális hangkimenetet biztosítani.)

2. Csatlakoztassa az erősítőrendszerhez optikai kábellel, koaxiális kábellel vagy RCA kábellel és 3,5 mm-es audiokábellel.

3. Végül csatlakoztassa a hálózati adapter egyenáramú fejét az elosztó egyenáramú bemenetéhez, majd helyezze be az adapter csatlakozóját a konnektorba.

4. Kapcsolja az adapter kapcsolóját ON állásba.

Termékinformáció:

Név: HDMI audiokivonó adapter

Szín: Fekete

Burkolat anyaga: alumíniumötvözet

Tápellátási csatlakozó: Micro USB

Maximális üzemi áram: 65mAh

Hálózati adapter specifikációi: AC 100V-240V 50/60Hz, DC 5V/min. 1A

Munkakörnyezet hőmérséklete: -10-+55 ℃

Ház mérete: 81,5 * 58,5 * 21,5 mm

1x Felhasználói kézikönyv – lásd feljebb a leírásban!
